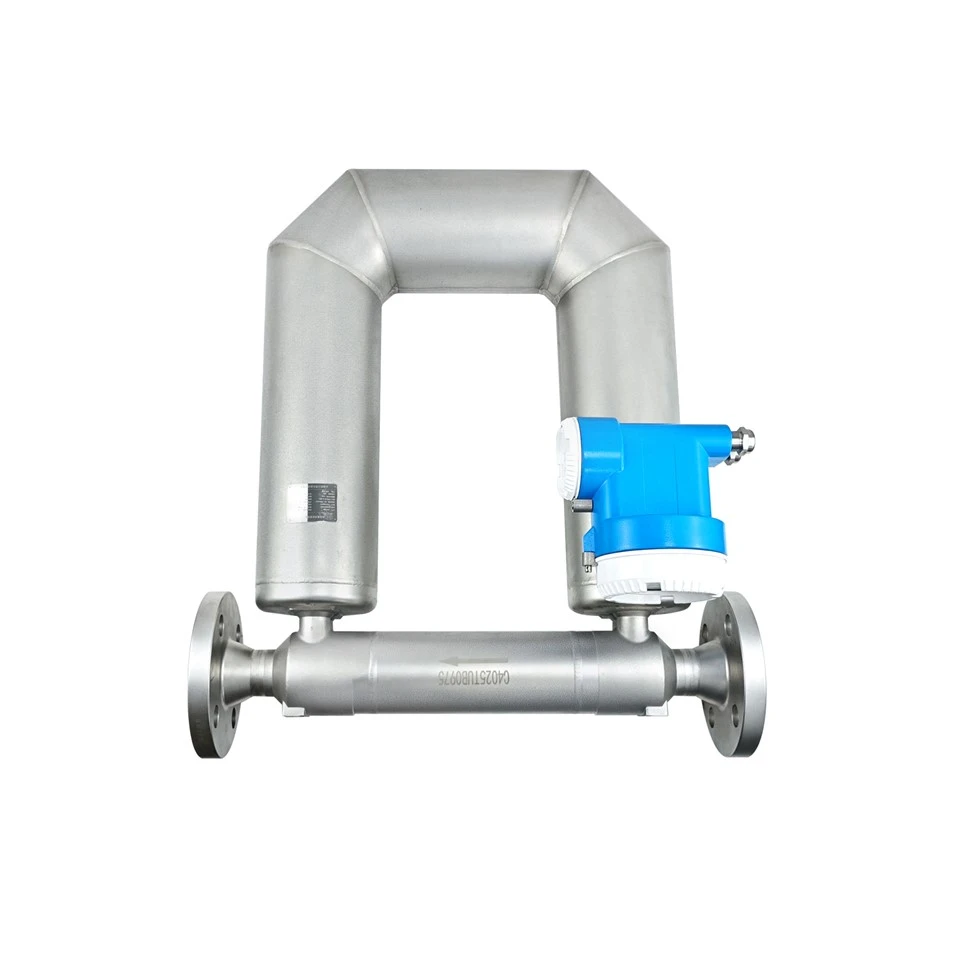

Débitmètre massique Coriolis de kérosène d'aviation CMASS040TU
Stable à haut débit, expert en carburant d'aviation — Débitmètre massique Coriolis optimisé pour les applications de carburéacteur à grand-débit
Description

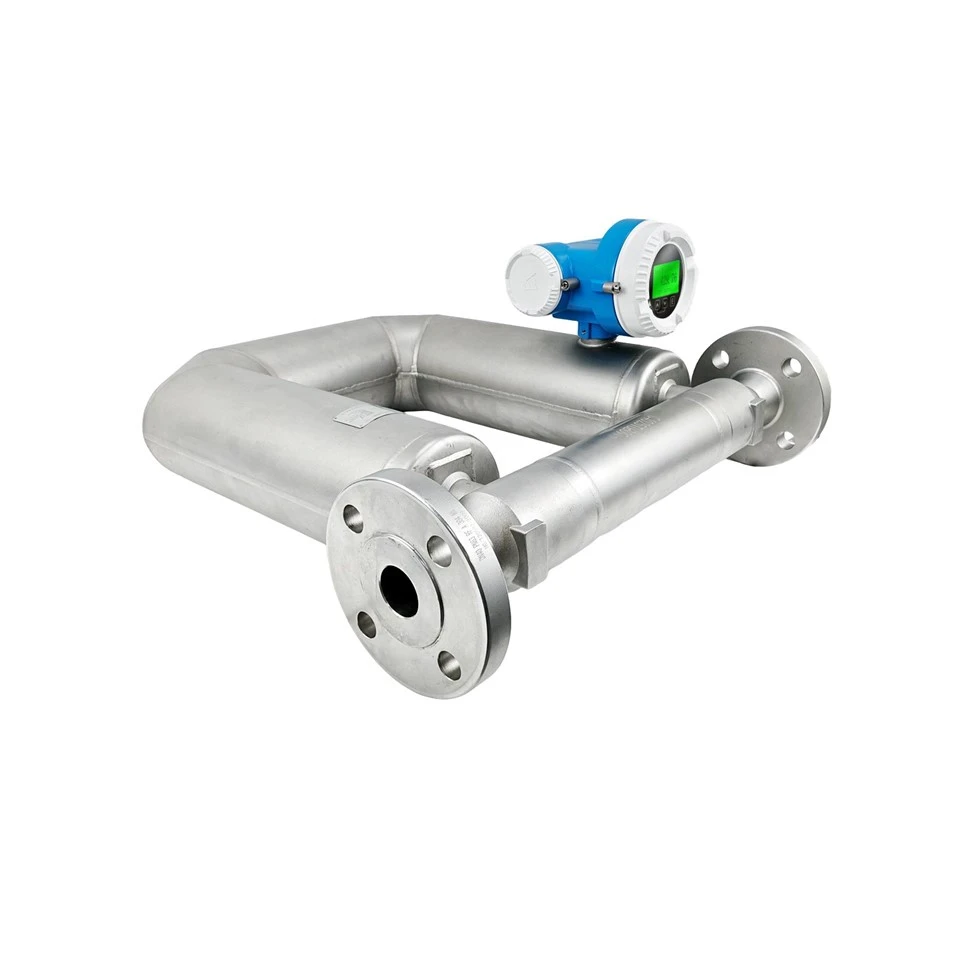

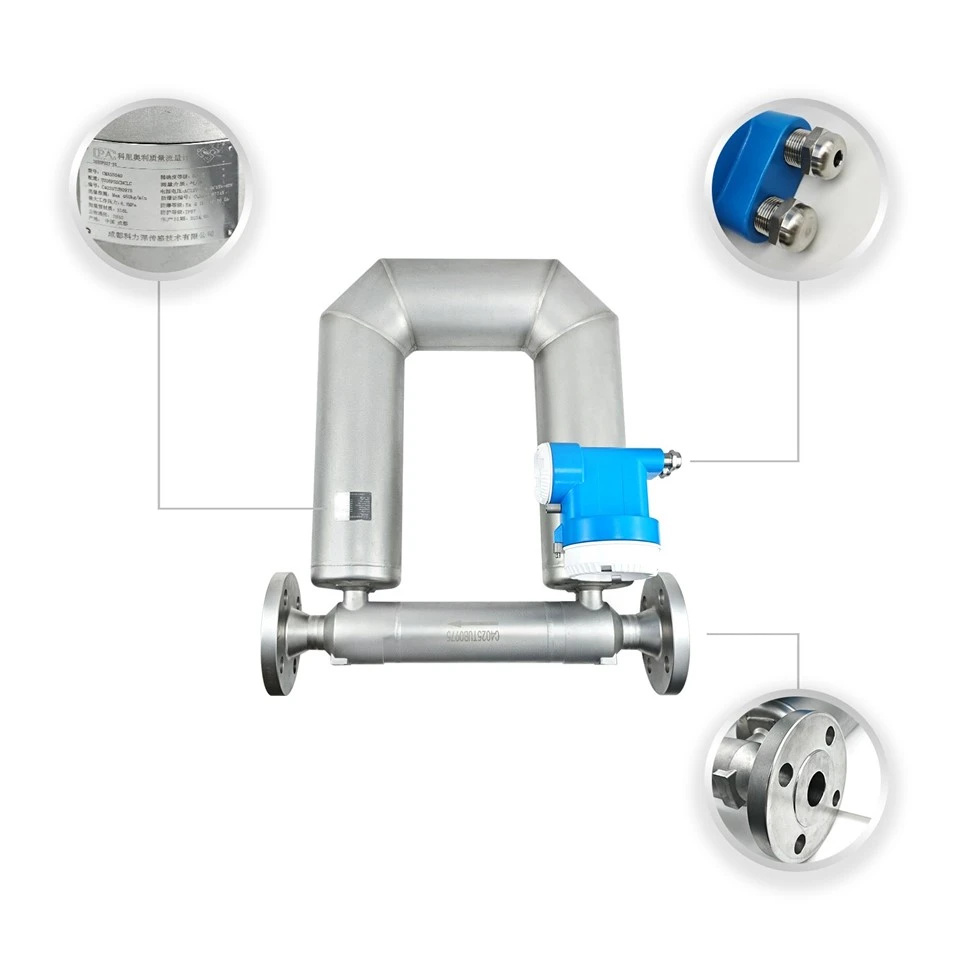

Débitmètre massique Coriolis pour kérosène d'aviation CMASS040TU
Stable à haut débit, expert pour le carburant d'aviation - Débitmètre massique Coriolis optimisé pour les applications de carburéacteur à grand-débit
Dans les centres de carburant d'aviation, les terminaux de stockage et les systèmes de ravitaillement rapide, une mesure précise et fiable des -débits importants est essentielle pour l'efficacité des opérations et du règlement des échanges.
Le débitmètre massique Coriolis à tube U-COLISEN DN40 garantit précision et stabilité à des débits élevés, ce qui en fait la solution idéale pour le dosage du carburant d'aviation.
|
Modèle |
A |
B |
C |
D |
E |
F |
d |
b |
M |
|
CMASS040 |
552 |
699 |
624 |
Φ140 |
288 |
4-Φ18 |
Φ110 |
Φ150 |
HG/T 20592 Bride DN40 PN40 |
|
CMASS050 |
600 |
747 |
665 |
Φ159 |
305 |
4-Φ18 |
Φ125 |
Φ165 |
Bride HG/T 20592 DN50 PN40 |
|
CMASS080 |
763 |
950 |
850 |
Φ219 |
353 |
8-Φ18 |
Φ160 |
Φ200 |
Bride HG/T 20592 DN80 PN40 |
|
CMASS100 |
963 |
1079 |
962 |
Φ273 |
416 |
8-Φ22 |
Φ190 |
Φ235 |
HG/T 20592 DN100 PN40Bride |
|
CMASS150 |
1164 |
1144 |
994 |
Φ324 |
467 |
8-Φ26 |
Φ250 |
Φ300 |
Bride HG/T 20592 DN150 PN40 |
|
CMASS200 |
1266 |
1445 |
1257 |
Φ377 |
423 |
12-Φ30 |
Φ320 |
Φ375 |
Bride HG/T 20592 DN200 PN40 |
|
CMASS250 |
1360 |
1904 |
1683 |
Φ448 |
500 |
12-Φ30 |
Φ385 |
Φ450 |
Bride HG/T 20592 DN250 PN40 |
Principaux défis et solutions
1. Haute précision à grand débit
- Défi : Les compteurs conventionnels se déforment à des vitesses élevées.
- Solution : Le tube en U-optimisé et les algorithmes maintiennent une précision de ±0,15 %.
2. Stable sous les variations de viscosité
- Défi : Les changements de température modifient la viscosité et le débit du carburant.
- Solution : La mesure directe de la masse garantit une sortie stable et non affectée.
3. Antidéflagrant-Anti-déflagrant et fiable
- Défi : Une sécurité stricte et une -stabilité à long terme requises.
- Solution : certifié Ex d ib IIC T6 Gb, sans pièces mobiles, sans entretien-.
4. Faible perte de pression et efficacité
- Défi : Les conceptions conventionnelles entraînent des chutes de pression et des pertes d'énergie élevées.
- Solution : Le chemin d'écoulement optimisé minimise la perte de pression, réduisant ainsi les coûts.
Avantages clés
- Spécialiste du grand{{0}débit : jusqu'à 450 kg/min
- Haute précision : ±0,15 %, répétabilité 0,075 %
- Sortie multi-paramètres : débit massique, densité, température
- Faible perte de pression : consommation d'énergie et coûts réduits
- Aucune pièce mobile : longue durée de vie, sans entretien-
- Sécurité certifiée : ATEX, IECEx-antidéflagrant
- Conception robuste : taille DN40, forte résistance à la pression
Modèle et diamètre
|
Modèle |
Diamètre nominal |
Température moyenne. |
Max.WP |
Max. débit-débit |
|||
|
pouce |
mm |
kg/min |
Livres/min |
||||
|
CMASS040 |
1-1/2" |
DN40 |
-50 degrés -+150 degrés |
Inférieur ou égal à 10MPa |
450 |
992 |
|
|
CMASS050 |
2" |
DN50 |
-50 degrés -+150 degrés |
Inférieur ou égal à 10MPa |
650 |
1433 |
|
|
CMASS080 |
3" |
DN80 |
-50 degrés -+150 degrés |
Inférieur ou égal à 6,3MPa |
2000 |
4409 |
|
|
CMASS100 |
4" |
DN100 |
-50 degrés -+150 degrés |
Inférieur ou égal à 4MPa |
3000 |
6613 |
|
|
CMASS150 |
6" |
DN150 |
-50 degrés -+150 degrés |
Inférieur ou égal à 4MPa |
12000 |
26455 |
|
|
CMASS200 |
8" |
DN200 |
-50 degrés -+150 degrés |
Inférieur ou égal à 4MPa |
18000 |
39683 |
|
|
CMASS250 |
10" |
DN250 |
-50 degrés -+150 degrés |
Inférieur ou égal à 4MPa |
29000 |
63934 |
|
|
Caractéristiques |
Description |
|
Certification : Ensemble émetteur et capteur |
Certification CCS, CPA, certificat antidéflagrant (ex) |
|
Alimentation |
220VAC/24VDC Auto-adaptation |
|
Signal de sortie |
Hart, boucle de courant 4 à 20 mA active, Modbus RTU/RS-485, impulsion active |
|
Afficher ; Faire fonctionner |
Rétroéclairage à 3 lignes ; Contrôle par touche tactile |
|
Degré de protection |
IP66,IP67 |
|
Matériau du boîtier |
Acier inoxydable 304, ZL401 (émetteur) |
|
Connexion électrique |
1/2 TNP, M20*1.5 |
|
Matériau du tube de mesure ; Finition de surface des pièces en contact avec le produit |
316L (par défaut), titane/alliage Ha C/tantale (en option) ; polissable. |
|
Connexion au processus |
Filetage, bride, interface sanitaire haute vitesse- |
|
Précision |
±0.1%,±0.15%, ±0.2%, ±0.5 %, ±1.0% |
|
Logiciel émetteur |
CLS100 (par défaut), CLS200, CLS300 en option |
|
>Affichage de la langue de fonctionnement |
Chinois, anglais, russe |
|
>>Autres certifications |
Certificat antidéflagrant, SIL, CCS, 3-A, EAC |
Scénarios d'application typiques
- Camions de ravitaillement en carburant et systèmes de bouches d'incendie pour avions
- Stockage et distribution de carburant d'aviation
- Consommation de carburant au banc d'essai moteur
- Surveillance et répartition des pipelines aéroportuaires
- Étalonnage en laboratoire de carburant
- Ravitaillement spécial base aérienne militaire
